Часто процесс коррозии начинается из-за попадания влаги, агрессивных сред в микротрещины и пустоты, которые не всегда перекрываются полимерным слоем краски.
Герметик под порошковую окраску надежно защищает металл, заполняя любые полости и сварные швы, делает изделие более привлекательным внешне. Он позволяет создать гладкую поверхность, на которую лакокрасочное покрытие ложится ровным слоем без провалов.
Однако работа с такими герметиками сопряжена с серьезной технической сложностью. Главный вызов заключается в воздействии высокой температуры в печи полимеризации. Если для обычных условий эксплуатации подходит практически любой качественный состав, то для порошковой линии требуется материал, способный выдержать экстремальный нагрев без потери свойств.
Главный критерий выбора герметика – термостойкость

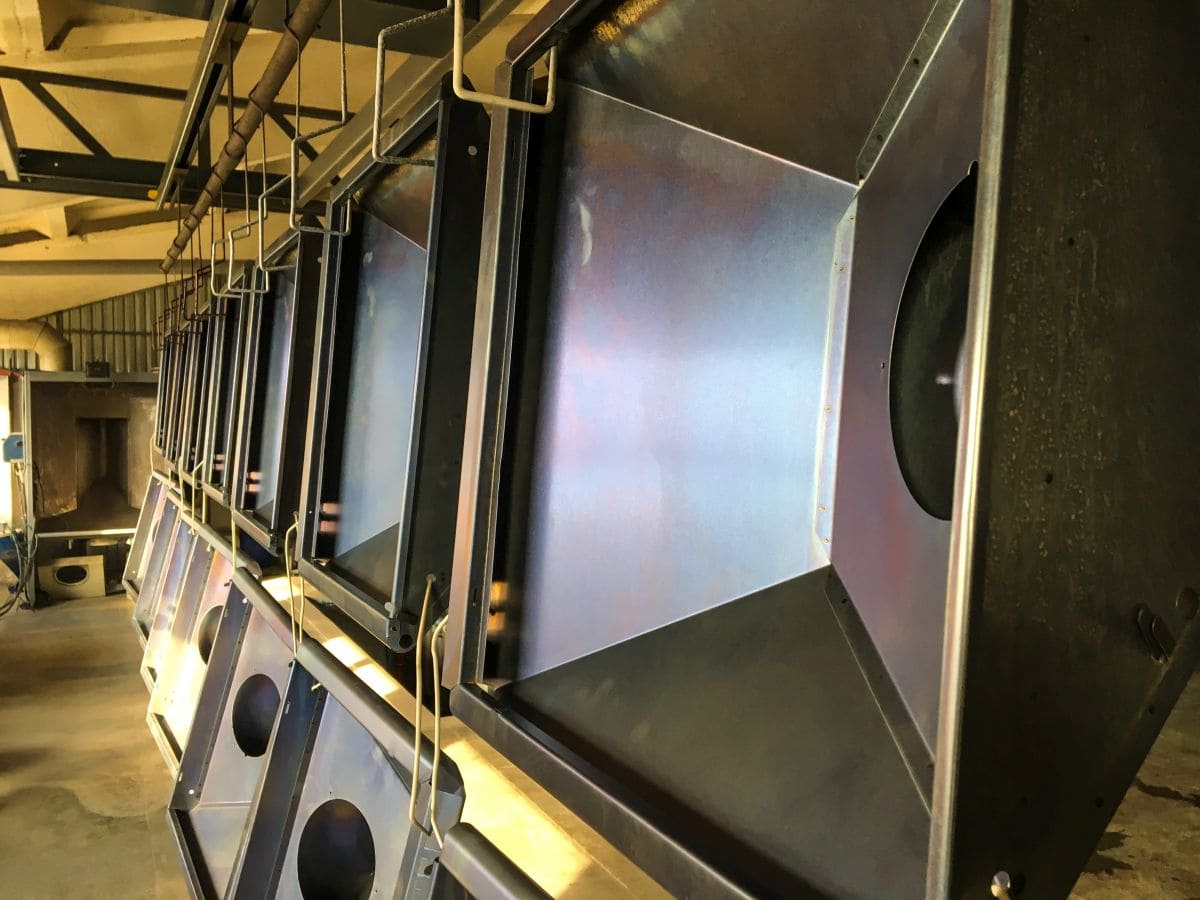

При подборе такого состава на первый план выходит его способность сохранять стабильность при высоких температурных нагрузках. В процессе порошкового окрашивания металлическое изделие помещается в камеру полимеризации, где нагревается до температур в диапазоне от +180 °С до +200 °С. Время нахождения изделия в печи обычно составляет 15-30 минут. Этого достаточно, чтобы порошок расплавился и превратился в прочную полимерную пленку. Но высокая температура воздействует и на герметизирующий состав, находящийся под краской или в стыках.
Обычный герметизирующий состав при температуре выше +100 °С начинает терять свойства и выделять летучие компоненты. Это вызывает появление на слое краски пузырей и дефектов. По этой причине под порошковое окрашивание выбирать нужно только герметик, способный выдерживать кратковременный нагрев до +200 °С.
Выдержать такие условия могут специализированные химические составы — МС-полимер под покраску – наиболее эффективный класс материалов, сочетающий лучшие свойства силиконов и полиуретанов. Специальные МС-полимеры, предназначенные для порошковой окраски, обладают высокой термостойкостью, не выделяют газов при нагреве.
Выбор термостойкого герметика для металла основывается на его конкретной задаче.
Ключевые требования к герметизирующему составу
К материалу предъявляется ряд жестких требований, обусловленных спецификой порошкового нанесения краски:
- Устойчивость к температуре до +200 °С – состав должен кратковременно выдерживать пиковые нагрузки без изменения объема и механической прочности.
- Отсутствие силиконового масла – стандартные составы содержат масла, которые при нагреве выходят на поверхность герметика и окружающего металла. Порошковая краска имеет крайне плохую адгезию к таким маслам, что приводит к образованию кратеров или эффекту «рыбьего глаза».
- Низкое газовыделение – отсутствие летучих органических соединений предотвращает появление микропор и пузырей на порошковой краске.
Герметик также должен иметь высокую адгезию к чистому металлу и красящему полимеру.
Технологический процесс – пошаговое руководство
Правильное применение герметика – залог отсутствия дефектов порошковой окраски. Технология включает несколько этапов:

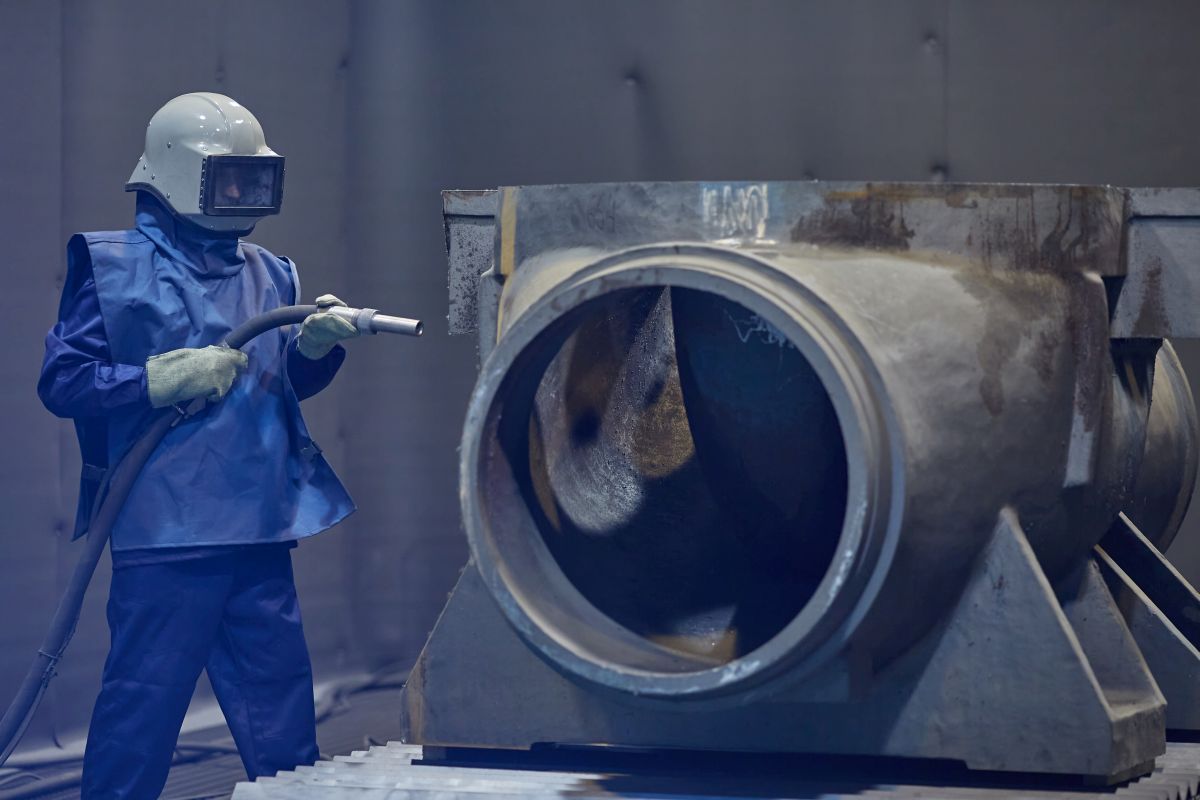

- Подготовка металла – перед нанесением любых составов металлическая поверхность должна быть идеально чистой. Проводится механическая, химическая очистка, обезжиривание по требованиям ГОСТа 9.402-2004.
- Нанесение герметика – материал наносится в стыки или швы с помощью пистолета. Важно сформировать ровный, однородный шов без пустот и разрывов. После нанесения шов следует разровнять шпателем.
- Сушка и отверждение – большинство производителей профессиональных систем рекомендуют дожидаться полной или частичной полимеризации герметика перед отправкой изделия в камеру окраски. Но выпускаются специализированные составы, позволяющие окраску в режиме «мокрый по мокрому» при условии соблюдения строгого температурного профиля печи.
Соблюдение этих правил дает возможность создавать металлоизделия, которые выглядят безупречно и служат долго даже в жестких условиях эксплуатации.
Типичные дефекты герметизации металлоизделий и как их избежать
Использование неподходящих материалов, нарушение технологии нанесения герметика неизбежно ведет к возникновению брака. Его можно выявить только на финальной стадии – после выхода продукции из печи полимеризации.
- Вздутие порошковой краски (пузыри) – самый распространенный дефект. Причиной может быть не просохший герметик или низкая термостойкость состава. Чтобы избежать этого, необходимо строго соблюдать время высыхания, указанное производителем. Также важно применять только специализированные составы с низким газовыделением.
- Кратеры («рыбий глаз») – дефект выглядит как маленькое углубление в слое краски, на дне которого иногда виден голый металл. Вокруг углубления краска распределяется неравномерно, напоминая глаз рыбы. Причина – присутствие силиконового масла. Силикон обладает крайне низким поверхностным натяжением, из-за чего порошковая краска не сцепляется с основанием. Проблема решается использованием составов без силикона. Необходимо тщательно обезжиривать изделие перед окраской специальными антисиликоновыми составами.
- Отслоение краски от шва по причине плохой адгезии к герметику. Он может быть слишком гладким или инертным для порошкового полимера. Пузырится краска на швах также из-за несовместимости материалов. Чтобы предотвратить это, необходимо сначала провести тест на адгезию.
Лучше выбирать герметики на базе МС-полимеров для обеспечения высокой степени сцепления с эпоксидными и полиэфирными порошковыми красками.
FAQ (Часто задаваемые вопросы)
Можно ли использовать обычный автомобильный силиконовый герметик перед порошковой покраской?
Нет, так как обычный силикон содержит силиконовые масла, которые при нагревании мигрируют на поверхность металла. Это полностью нарушает адгезию краски, на покрытии образуются дефекты. Также стандартный силикон редко выдерживает температуру +200 °С.
Как обеспечить надежную адгезию порошковой краски к поверхности самого герметика?
Для обеспечения качественного сцепления необходимо выбирать герметики с возможностью последующего окрашивания. Лучшим решением считаются МС-полимеры. Их поверхность после застывания обладает достаточной шероховатостью и химической нейтральностью к полимерным смолам, входящим в состав порошковых красок. Также важную роль играет правильная подготовка шва. Перед окраской поверхность застывшего герметика должна быть тщательно очищена от пыли и обезжирена составами, которые не вступают с ним в реакцию. Тщательное распределение герметизирующего материала ровным слоем без наплывов также способствует равномерному запеканию краски.
Какая максимальная температура печи допустима для специализированных герметиков?
Качественные термостойкие МС-полимеры, предназначенные для порошковой окраски, обычно рассчитаны на кратковременный нагрев (15-30 минут) при температуре от +180 °С до +200 °С.
Каким образом герметизация швов влияет на антикоррозийную стойкость металлоизделия?

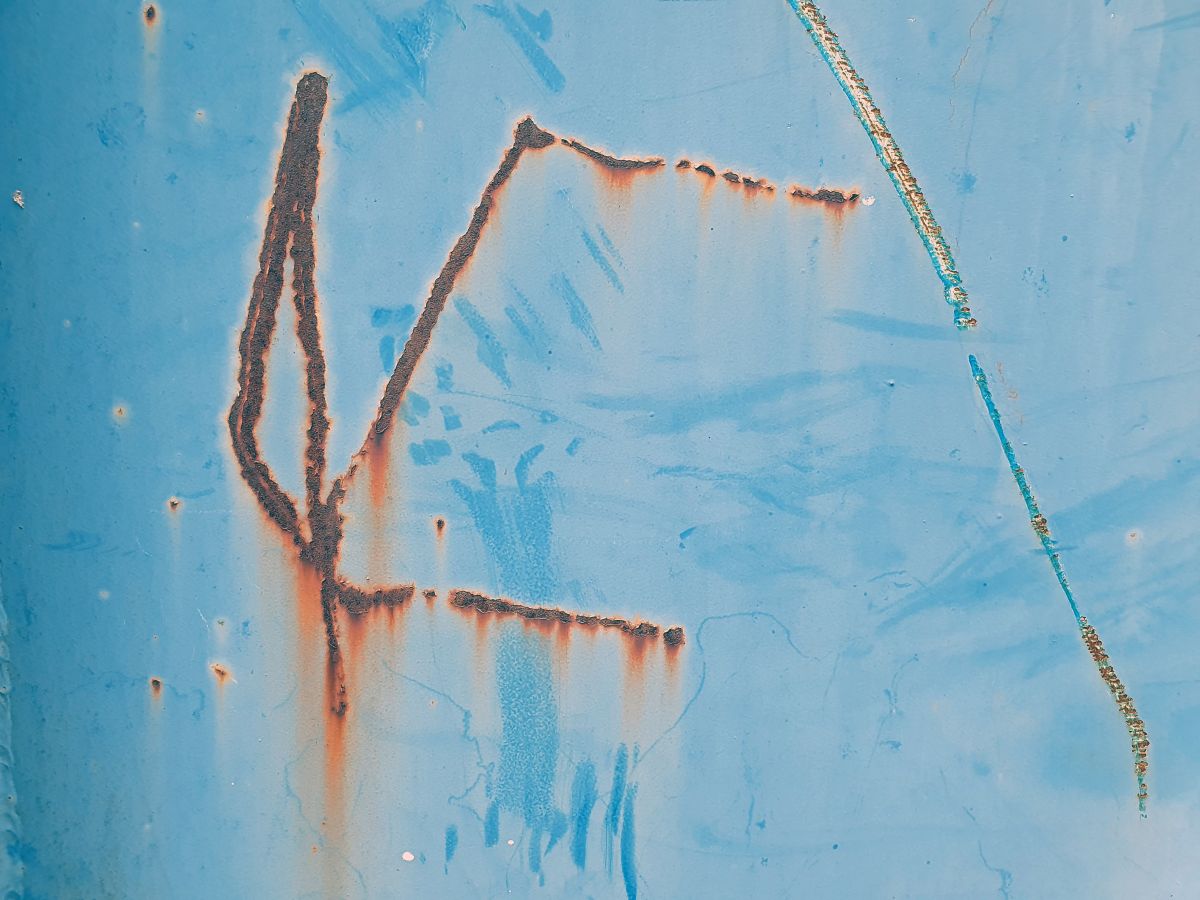

Сварные швы являются зонами термического влияния, где кристаллическая структура металла изменена. Это делает их наиболее подверженными электрохимической коррозии. Микропоры в сварке могут накапливать влагу и соли. Порошковая краска часто ложится в таких местах тонким или не сплошным слоем. Профессиональный герметик полностью заполняет эти пустоты, исключая контакт агрессивной среды с необработанным металлом. Отсутствие прямого доступа кислорода и электролита к слабым точкам сварки предотвращает развитие подпленочной коррозии, которая могла бы привести к масштабному отслоению краски со всей поверхности детали.
Нужно ли ждать полного высыхания специализированного герметика до отправки металлоизделия в печь?
Это зависит от рекомендаций производителя конкретного герметизирующего состава. Производятся герметики, допускающие нанесение порошковой краски «по мокрому». Но для предотвращения вздутия покрытия чаще всего требуется дать герметику полностью высохнуть, чтобы из него испарились остаточные летучие вещества.
Заключение
Герметизация перед порошковой покраской поверхности изделий из металла – это ответственный технологический этап. Особенности условий в печи полимеризации диктуют жесткие требования к применяемым материалам.
Попытка сэкономить на стоимости герметика, используя универсальные строительные составы, в большинстве случаев оборачивается финансовыми потерями. Затраты на устранение вспучивания порошковой краски, повторную подготовку поверхности, покупку новой порции порошка и оплату рабочего времени значительно превышают разницу в цене между обычным и термостойким герметиком для металла. Использование проверенных МС-полимеров, соблюдение технологических пауз на сушку и тщательная подготовка поверхности станут надежным способом получения долговечного, эстетичного и защищенного от коррозии изделия.
