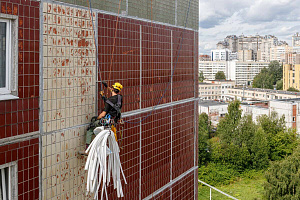

Решения для герметизации деформационных швов панельных зданий

При изменении влажности, температуры и нагрузки отдельные элементы панельного здания могут смещаться относительно друг друга. Эти перемещения принимают на себя деформационные швы. Для защиты внутреннего заполнения, предотвращения попадания воздуха и воды в конструкцию нужна герметизация швов панельного дома.

Когда требуется герметизация деформационных швов панельных зданий

Герметизировать стыки между панелями необходимо для:

• Целостности наружного защитного слоя;
• Устранения риска возникновении протечек;
• Исключения стеновых элементов;
• Исключения материалов внутри шва.

Герметизация деформационных швов в панельном доме выполняется при строительстве здания, при плановом ремонте фасада или выявлении дефектов в отдельных помещениях.

Основные признаки повреждения шва

Наиболее заметными дефектами межпанельных стыков выступают трещины, разрывы, вздутие и отслоение герметика от кромок элементов стен. Поверхность шва может потерять эластичность, стать твердой и хрупкой. Иногда герметик сохраняется только отдельными фрагментами, а между ними образуются открытые участки.

О нарушении герметичности также свидетельствует наличие мокрых пятен на стенах, потемнения отделки, плесень и неприятный запах. В холодный период возле шва могут наблюдаться промерзание, наледь и конденсат. После дождя или таяния снега также возможны протечки.

К чему приводит нарушение герметичности стыков

В утеплитель и внутренние слои соединения через поврежденный шов попадают воздух и вода. В результате намокшая теплоизоляция теряет свои свойства, увеличиваются теплопотери в помещениях, снижается температура поверхности стены. При замерзании вода расширяется, также создавая дополнительное давление на материалы.

Цикличное замораживание/оттаивание ускоряет разрушение панелей, монтажных заполнителей и защитных покрытий. Постоянная влажность способствует развитию плесени, коррозии металлических деталей и ухудшению состояния арматуры в зоне повреждения. Воздух, проходящий через негерметичный шов, усиливает продувание и может привести к появлению конденсата внутри конструкции.

Как определить состояние деформационного шва

Узнать состояние деформационных швов можно путем их обследования. Его начинают с визуального осмотра фасада и внутренних поверхностей помещений. При необходимости:

• Выполняется инструментальная проверка глубины и ширины шва;
• Определяется степень влажности материалов;
• Проводится контрольное вскрытие отдельных участков.

Результаты осмотра стоит сопоставить с местами промерзания, протечек, выявления дефектов отделки.

Что нужно сделать перед проведением ремонта швов панельного дома:

• Оценить состояние старого герметика – его целостность, эластичность, прочность сцепления с панелями и наличие отслоений.
• Проверить уплотнительный шнур, утеплитель или другой материал, заполняющий внутреннюю часть шва.
• Определить наличие влаги, пустот, пыли, загрязнений, следов биологического поражения.
• Осмотреть кромки панелей – они должны быть прочными, устойчивыми к осыпанию.
• Проверить, есть ли коррозия металлических деталей.

Также стоит оценить геометрию шва, ширину его раскрытия.

Когда требуется полное восстановление шва

Полная замена герметизации деформационных швов необходима, если старый материал:

• Разрушен на значительной длине;
• Массово отслоился;
• Потерял эластичность.

Такой вариант выбирают также при намокшем, смещенном или отсутствующем утеплителе, глубоких пустотах и разрушенных кромках панелей.

Полное восстановление требуется и при постоянных протечках после локальных ремонтов, наличии коррозии закладных деталей и неправильной геометрии шва.

В каких случаях возможен локальный ремонт деформационных швов панельного дома

Частичное восстановление стыков допустимо при единичных повреждениях, если большая часть герметизирующей системы сохранила эластичность, прочность и достаточное сцепление с основанием. Внутреннее заполнение при этом должно быть сухим, целым и правильно расположенным.

Как подобрать решение для восстановления деформационного шва

Выбор технологии герметизации межпанельных швов зависит от:

• Площади повреждения;
• Состояния заполнения;
• Наличия влаги и промерзания;
• Характера подвижек;
• Состояния основания.

Также стоит учитывать расположение шва, возможность просушки конструкции, воздействие осадков и ультрафиолета, требования производителя герметика.

При полном восстановлении герметизации межпанельных швов:

• Удаляют старый герметик, загрязнения, непрочные фрагменты заполнителя;
• Стык очищают, просушивают;
• Разрушенные кромки панелей ремонтируют.

Если теплоизоляционный материал намок или потерял форму, его заменяют. Затем устанавливают уплотнительный шнур. При необходимости поверхность обрабатывают праймером. Далее наносят непрерывным слоем герметик. Материал должен сохранять возможность растяжения и сжатия вместе с конструкцией. Жестко заполнять подвижный шов нельзя.

При локальном ремонте удаляют только поврежденную часть. Кромки выреза выводят на прочный, хорошо сцепленный с основанием материал. Поверхность очищают, обезжиривают и просушивают. При необходимости восстанавливают уплотнительный шнур или отдельные элементы заполнения, после чего наносят совместимый герметик.

Когда поврежден теплоизоляционный слой, выполняют комплексное восстановление:

• Шов вскрывают;
• Удаляют намокшие и разрушенные материалы;
• Просушивают внутреннюю полость;
• Восстанавливают теплоизоляционный контур;
• Устанавливают уплотнительный шнур;
• Наносят наружный герметик по подготовленным кромкам.

Готовую систему нужно проверить на непрерывность слоя, отсутствие пустот и надежность сцепления с панелями.

Как выбрать герметик для деформационного шва

Герметик для стыка подбирается согласно ГОСТ Р 59522-2021. Он должен сохранять целостность при изменении расстояния между панелями. Затвердевший материал не должен становиться хрупким, растрескиваться или отслаиваться от кромок.

К основным характеристикам герметика относятся:

• Эластичность;
• Допустимая деформативность;
• Прочность сцепления с основанием;
• Совместимость с ремонтными смесями, праймером, теплоизоляцией и уплотнительным шнуром;
• Влаго- и атмосферостойкость;
• Устойчивость к ультрафиолетовому излучению, замораживанию и нагреву.

Рабочий слой должен растягиваться и сжиматься вместе со швом, не теряя герметичности. Чем значительнее изменение ширины шва, тем выше должна быть способность состава переносить растяжение и сжатие. Глубину наносимого слоя выбирают с учетом ширины зазора и требований конкретной герметизирующей системы. Если размеры соединения выходят за пределы, допустимые для выбранного продукта, нельзя решать проблему простым увеличением расхода герметика. Необходимо подобрать другую систему герметизации швов панельных зданий или скорректировать конструкцию узла.

При выборе оптимального герметика нужно также учитывать климатическую зону, количество осадков, ориентацию фасада и диапазон рабочих температур. Для цокольной части здания учитывают контакт с брызгами, снегом и загрязнениями, для высотных участков фасада – ветровые нагрузки. Окончательный выбор делают на основании технической документации производителя.

Подготовка деформационного шва к герметизации

Перед ремонтом стык вскрывают, удаляют отслоившийся герметик, непрочное заполнение, загрязнения. Рыхлый бетон, сколы и участки с трещинами удаляют до прочного основания. Кромки восстанавливают подходящим ремонтным составом. Поверхности выравнивают, без выступов и глубоких раковин, после чего выдерживают до достижения необходимой прочности и влажности.

Боковые стенки соединения очищают от цементной крошки, пыли, краски, масел. После механической обработки основание просушивают. Перед началом работ по герметизации межпанельных стыков проверяют температуру воздуха и основания. При необходимости на боковые грани наносят совместимый праймер.

Установка заполнения и уплотнительного шнура

Внутреннее заполнение сокращает теплопотери, ограничивает проникновение воздуха и поддерживает наружный герметизирующий слой. Если теплоизоляция намокла, разрушилась или частично отсутствует, ее заменяют новым материалом. Заполнение укладывают без сквозных пустот.

Уплотнительный шнур ограничивает глубину нанесения герметика и формирует его рабочий профиль. Диаметр шнура выбирают так, чтобы он надежно удерживался в шве и обеспечивал предусмотренное производителем обжатие. Его нельзя растягивать, скручивать, прокалывать или устанавливать с разрывами.

Заполнение всей глубины подвижного шва герметиком обычно не соответствует расчетной геометрии системы, увеличивает расход материала и может затруднить его отверждение. Кроме того, без уплотнительного шнура возникает риск трехсторонней адгезии и ограничения деформации рабочего слоя.

Технология герметизации деформационных швов

Деформационные стыки герметизируются поэтапно:

• Нанесение герметика – состав наносят непрерывной полосой, непосредственно в рабочую зону. Материал должен заполнять пространство без разрывов, раковин и воздушных включений. Нельзя наносить герметик отдельными короткими порциями с большими промежутками. Места соединения могут остаться непроклеенными и стать каналами для проникновения воды.
• Формирование шва – далее герметик разравнивают шпателем, излишки удаляют до образования поверхностной пленки. Герметизирующий слой обычно оформляют с небольшим вогнутым или ровным профилем. Он должен иметь равномерную толщину по всей длине, а его боковые границы – плотно прилегать к подготовленным поверхностям.
• Отверждение материала – до окончания отверждения шов защищают от дождя, снега, загрязнений и механических повреждений, загрязнений, механического повреждения и недопустимых воздействий, установленных производителем. Время полимеризации зависит от состава, глубины слоя, температуры, влажности и воздухообмена.

Работы организуют так, чтобы во время отверждения не создавать дополнительного растяжения, продавливания или отрыва герметика.

Как проверить качество выполненной герметизации

Контроль проводят после формирования шва и, при необходимости, повторяют после завершения полного отверждения.

Визуальный контроль шва – проверяют непрерывность герметизирующей полосы по всей длине участка. На поверхности не должно быть разрывов, открытых пор, пузырей, раковин, трещин, незаполненных зон и выраженных наплывов.

Контроль состояния прилегающих участков – осматривают соседние поверхности панелей на наличие новых сколов, трещин, отслоений защитного покрытия или следов загрязнения.

Типичные ошибки при восстановлении деформационных швов

Наиболее частыми ошибками при герметизации межпанельных соединений выступают:

• Недостаточная подготовка основания;
• Неправильная установка уплотнительного шнура;
• Использование неподходящего герметика;
• Нарушение геометрии шва;
• Несоблюдение условий нанесения и отверждения.

Как продлить срок службы герметизации

Деформационные швы необходимо периодически осматривать. При проверке обращают внимание на появление трещин, пузырей, разрывов, отслоений, просадок и местного раскрытия стыка. Небольшие локальные дефекты следует устранять своевременно. При этом новый материал наносят только после удаления непрочного участка, очистки и подготовки основания. Результаты осмотров и выполненные работы желательно фиксировать, чтобы отслеживать развитие дефектов и планировать комплексное восстановление.

FAQ

Какой герметик использовать для деформационного шва панельного дома?

Для деформационных швов применяют эластичные фасадные герметики, рекомендованные производителем для бетонных конструкций и наружных панельных стыков. Это могут быть полиуретановые, полисульфидные и гибридные составы, однако окончательный выбор делают по технической документации и расчетной подвижности шва.

Нужно ли полностью удалять старый герметик?

Да, если он растрескался, затвердел, массово отслоился или несовместим с новым составом. Прочно держащийся материал можно частично сохранить при локальном ремонте, если это допускает производитель новой системы.

Можно ли восстановить только повреждённый участок шва?

Можно, если остальные участки герметика эластичны и прочно сцеплены с основанием, а внутреннее заполнение сухое и целое. При системном разрушении требуется полное восстановление.

Зачем нужен уплотнительный шнур при герметизации?

Он регулирует глубину герметика, формирует правильный профиль и предотвращает его сцепление с дном шва. Благодаря этому герметик свободнее растягивается и сжимается.

Можно ли наносить новый герметик поверх старого?

Обычно нет. Старый непрочный слой необходимо удалить, а поверхности очистить и подготовить. Нанесение поверх старого герметика допустимо только при подтверждённой совместимости материалов и хорошем состоянии основания.

Почему герметик в деформационном шве трескается или отслаивается?

Основные причины – неподходящий состав, превышение допустимой подвижности, неправильная толщина слоя, трехсторонняя адгезия, грязное или влажное основание, отсутствие необходимого праймера, разрушенные кромки и нанесение при недопустимой температуре.

Итог

Надежная герметизация деформационного шва начинается с определения его фактического состояния. Необходимо проверить старый герметик, заполнение, уплотнительный шнур, кромки панелей, теплоизоляцию и наличие влаги. После этого выбирают локальный ремонт или полное восстановление системы, подбирают совместимые материалы и подготавливают основание.

Герметик наносят непрерывно, без пустот и разрывов, затем формируют правильный профиль и выдерживают до полного отверждения в условиях, установленных производителем. Завершающий визуальный контроль помогает выявить дефекты до начала эксплуатации. Такой порядок позволяет восстановить герметичность шва, снизить риск промерзания и продлить срок службы фасадной конструкции.
